Tomar en consideración, que el panel de alarma debe contar con 2 PGM´s disponibles y una zona para armado de LLAVE.
Donde, una PGM será programada de seguimiento de la partición y otra para el estado de sirena.
La zona ¨X¨ del panel debe ser programada como zona de llave momentánea.

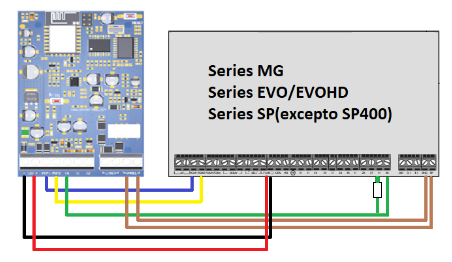

CONEXIÓN DEL PANEL HACIA MÓDULO.
Tomar en cuenta que, el módulo consume un mínimo de 100mA esto por si se va alimentar desde la fuente del panel.

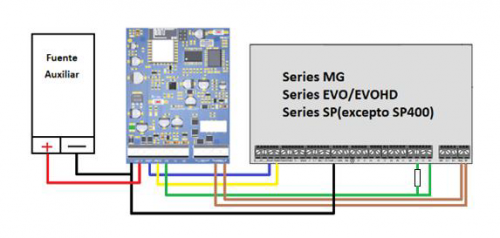

De caso contrario, se debe establecer una conexión del negativo del módulo con el negativo del panel.
Programación del panel
PGM1 Casilla 220 (02)(14)(01) Casilla 221 (02)(11)(01) Casilla 281 (000)
PGM2 Casilla 222 (03)(01)(01) Casilla 223 (03)(00)(01) Casilla 282 (000)
Programación del comunicador del panel. El DX FULLWIFI, lo que hace es emular una línea telefónica convencional, para que el panel transmita en formato Contact ID, los eventos que necesite reportar el panel.
Por lo tanto se debe programar lo siguiente:
Casilla 810 (4/4)
Casilla 811 (0001)
Casilla 815 (88888888)
Casilla 801 (apagar el 1)
