Conexiones e indicadores para el correcto funcionamiento del módulo comunicador PCS260/265 PARADOX.
Datos y recomendaciones a tomar en cuenta para el buen funcionamiento del módulo comunicador:
- Todo panel de alarma Paradox debe estar actualizado a sus últimas versiones de firmware.
- La señal de nuestro módulo no dependerá de la misma señal de un teléfono celular, ya que varía su banda de transmisión.
- Recomendación: Siempre portar los tres chips de las operadoras comunes en el país, KOLBI, MOVISTAR, CLARO; dependiendo de la ubicación, algunas operadoras trabajan en mejor condición de transmisión que otras.
- Todo chip debe estar sin el PIN de seguridad.
- Si se tienen inconvenientes con la señal, se puede agregar el AntKit (antena para módulo GPRS) vendido en Intrade.
- En lugares de difícil acceso o donde se requiere que el panel de alarma esté resguardado en un lugar con poca señal, se recomienda utilizar el módulo PCS265, el cual posee una batería y se puede agregar al módulo CVT485; con este módulo tenemos la capacidad de alargar nuestro módulo PCS del panel de alarma hasta 300 metros.
- El módulo CVT solo permite alargar el bus de datos de nuestro panel (EBUS).
- Se recuerda que, si lo que se desea transmitir son mensajes de texto, el módulo comunicador debe ir en el puerto EBUS del panel.

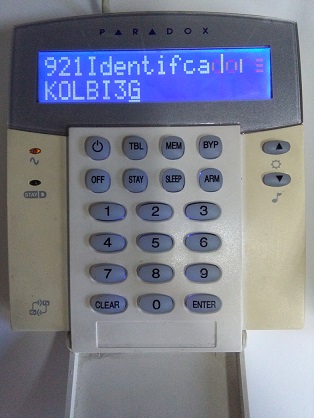

- Se recuerda que si lo que se desea transmitir son mensajes de texto y a la vez hacer uso de la APP Insite Gold, el módulo comunicador debe tener la versión de firmware 4.21 e ir en el puerto serial del panel (se debe ingresar el APN en la casilla 921).
Conexiones

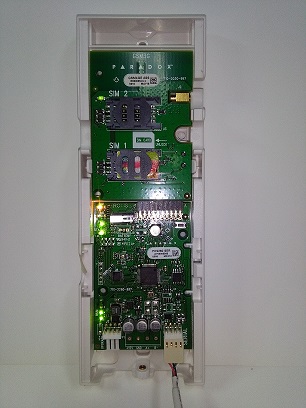

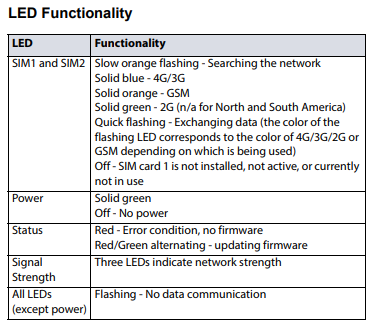

LEDs indicadores

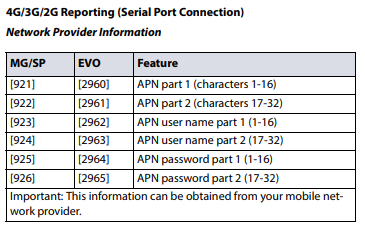

Conexión Puerto Serial (APN)
Ilustraciones:

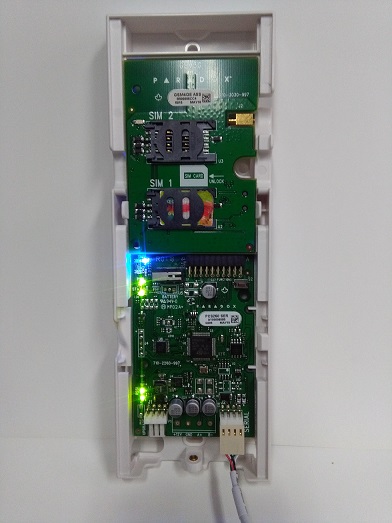

Cuando habilitamos el APN la luz indicadora del sim se tornara de color azul

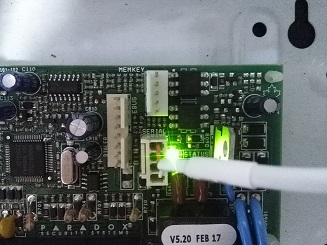

Conexión a puerto serial (envío de sms y conexión al app Insite Gold, habilitar el APN casilla 921)
Como mínimo siempre debemos de tener 2 luces de señal, y verificar el estado tanto del sim 1 como del sim 2 .(ver tabla leds indicadores)

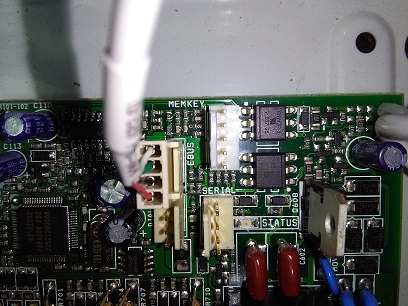

Conexión a EBUS (envío de sms)
