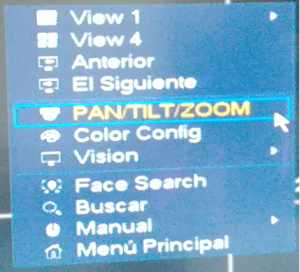

Para lograr crear un tour para un domo desde el grabador, primero deberá ser capaz de realizar movimientos al domo desde la interfaz del grabador, dando clip derecho en el canal donde se encuentra instalado el domo y seleccionando PAN/TILT/ZOOM:

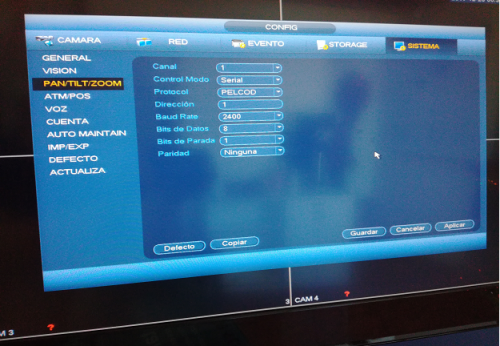

Si no es capaz de realizar el movimiento desde la pantalla del grabador, verifique la instalación y configuración del domo en el grabador. Si el grabador se va a controlar por medio del puerto RS485 del grabador, se deberá verificar la polaridad de la conexión hacia el domo (A+ y B- con cables amarillo+ y naranja- respectivamente), también deberá configurar en el canal requerido los siguientes datos del domo: modo de control, protocolo de conexión (PELCOD o PELCOP), dirección del domo, baudios, bits de datos, bits de parada y paridad. Estos datos los proporciona el domo en sus primeros 30 segundos de visualización al encenderlo. La siguiente imagen muestra una configuración típica para controlar un domo desde el grabador por medio del conector RS485:

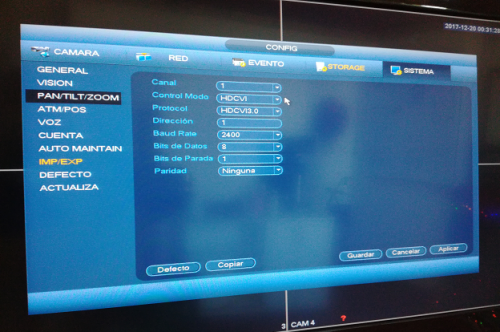

También podrá realizar el control de un domo PTZ por medio de una conexión HDCVI siempre y cuando los firmware del grabador y del domo sean compatibles. No todos los grabadores le permitirán manejar un domo por medio de una conexión HDCVI, para tal caso deberá actualizar el firmware del grabador (esto no garantiza el control del domo por HDCVI) o utilizar la conexión RS485. La siguiente imagen muestra una configuración típica para controlar un domo desde el grabador por medio de HDCVI:

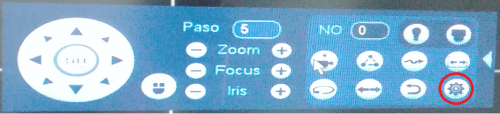

Para crear los preset desde el grabador de clip derecho en el canal donde se encuentra instalado el domo y seleccionando PAN/TILT/ZOOM, despliegue el menú hacia la derecha y seleccione el botón de “AUX configuración” (piñón):

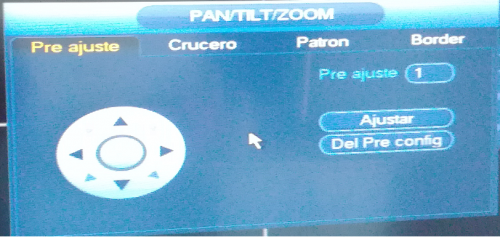

En la pestaña “Pre ajuste” mueva el domo hacia la posición requerida y presione ajustar para crear el preset No. 1. Vuelva a mover el domo a una nueva posición, en la casilla pre ajuste cambie el número uno por un dos; para crear el preset No. 2. Vuelva a mover el domo a una nueva posición, en la casilla pre ajuste cambie el número dos por un tres; para crear el preset No. 3. Siga estos pasos para crear los presets deseados tanto como permita el domo.

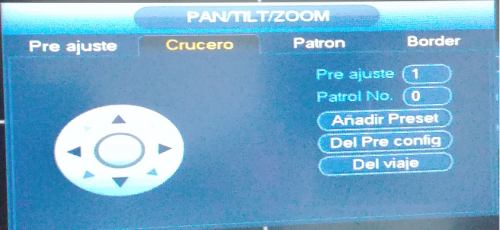

Luego de crear los presets requeridos, vaya a la pestaña “Crucero”, en la casilla Pre ajuste escriba el número 1 y en la casilla Patrol No. escriba el número 1. Vuelva a la casilla Pre ajuste y escriba el número 2 y en la casilla Patrol No. deje el número 1. Vuelva a la casilla Pre ajuste y escriba el número 3 y en la casilla Patrol No. deje el número 1. Siga el mismo procedimiento según la cantidad de presets que haya creado, variando únicamente la casilla Pre ajuste.
Por último regrese al menú de control del PTZ, en la casilla NO escriba el número 1 y seleccione el botón “Crucero” (triángulo de tres flechas) para iniciar el tour 1, vuelva a presionarlo para finalizar el tour.

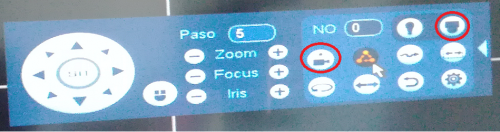

Para entrar a la programación interna del domo se da clip derecho en pantalla del grabador, se selecciona PAN/TILT/ZOOM. Si se está controlando por RS485, colocar la casilla NO en 95 y presionar el botón “Preajuste” (ícono de cámara con punto encima). Si se está controlando por HDCVI presionar botón “Entrar a menú” (ícono con figura de domo).
