Información general

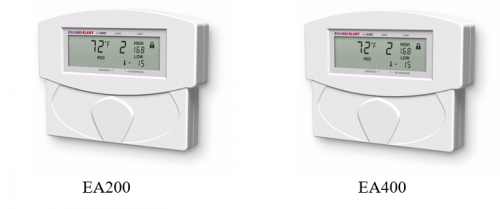

Los equipos EnviroAlert® EA200 y EA400 generan señales de alarma cuando los parámetros vigilados superan los puntos de límite superior o inferior programados por el usuario. A través de relés se proporcionan señales de alarma que pueden funcionar con paneles de alarma, equipos de control de procesos, sistemas de seguridad u otros equipos automatizados similares.
Toda la configuración se realiza mediante las teclas del panel frontal y la pantalla de cristal líquido LCD, que se sirve de iconos para indicar la configuración y el parámetro que se está ajustando. La pantalla LCD ayuda al usuario durante la configuración y también muestra los parámetros medidos en el entorno vigilado.
El EA200 y el EA400 pueden controlar varios entornos críticos por medio de varias entradas para detectores; cada canal de entrada de sensor/salida de alarma se denomina «zona». La diferencia principal entre el EA200 y el EA400 radica en el número de zonas que pueden vigilar.
Con los sensores apropiados (que no se suministran), el EA200 / EA400 supervisa y proporciona alarmas para las siguientes condiciones ambientales:
- Temperatura: de –50 °C a 150 °C (de –58 °F a 299 °F)
- Humedad: del 5% al 95% de humedad relativa
- Presencia de agua
El EA200 / EA400 se monta con facilidad directamente sobre la pared o en una caja de electricidad de dos cuerpos.

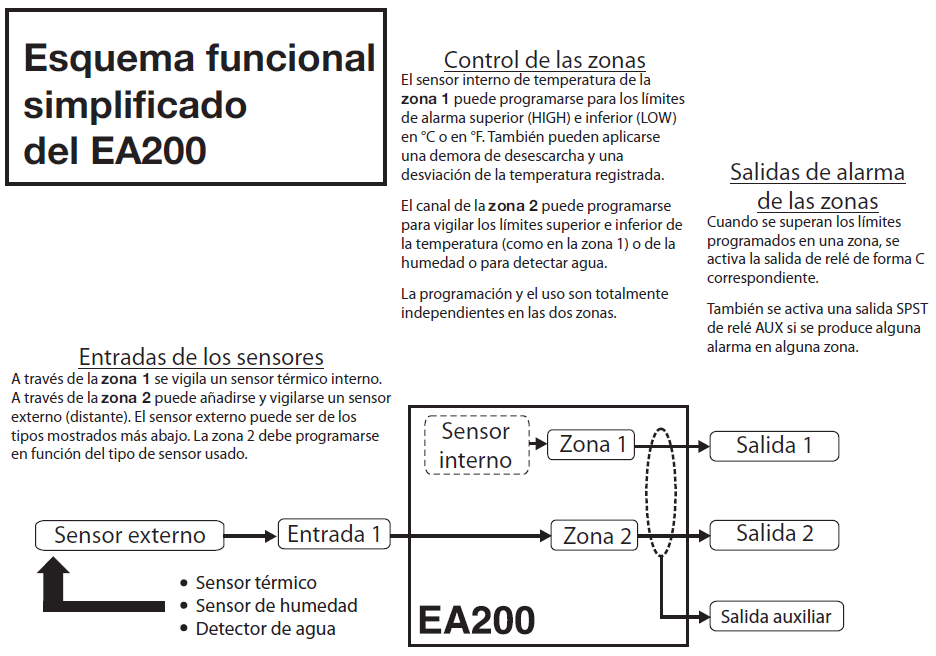

EnviroAlert EA200En la figura 2 se muestra un esquema funcional simplificado de las interfaces (conexiones) y funciones del EA200. El EA200 admite dos zonas de vigilancia:
Zona 1: La zona 1 está programada permanentemente para vigilar la temperatura por medio de un sensor incorporado en el EA200.
Zona 2: Está equipada con una entrada que puede conectarse a un sensor, el cual puede ser de varios tipos. Con el sensor apropiado, la zona 2 puede vigilar la temperatura, la humedad o la presencia de agua en lugares distantes.Cada zona tiene su propia salida de relé de forma C que se activa cuando una condición ambiental vigilada supera el intervalo programado. Siempre que se produce una alarma en cualquier zona, se activa un relé de salida AUX (auxiliar), que puede actuar de salida única al panel de alarmas o a una alarma sonora optativa.

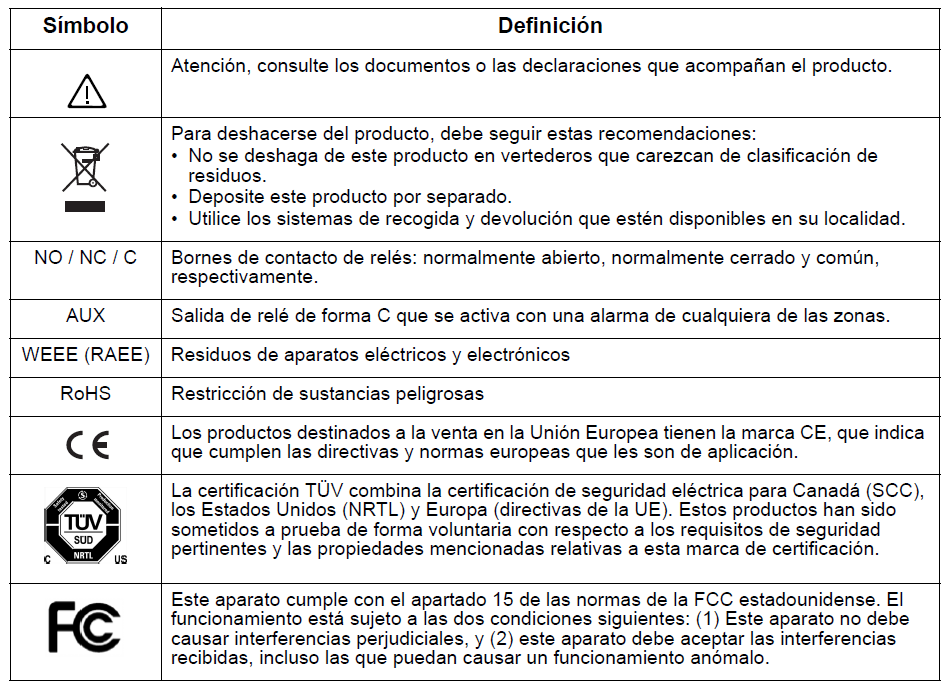

Símbolos que se encuentran en las etiquetas del producto o en el manual
Pantalla e iconos

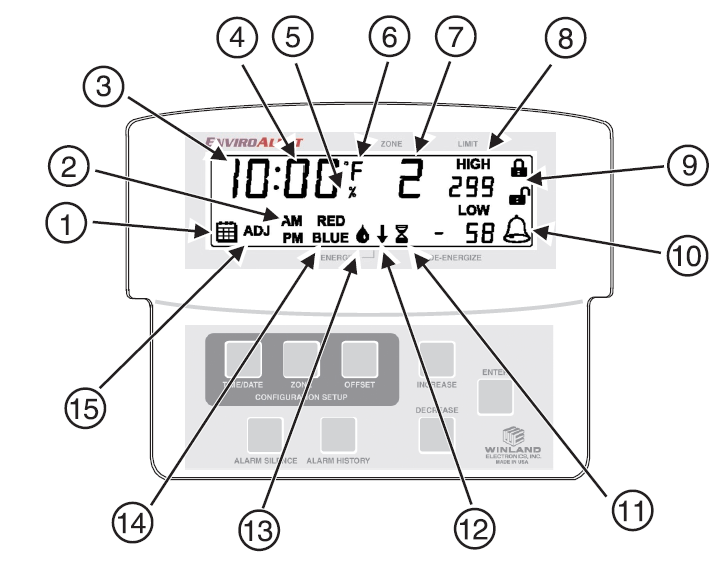

En la figura 4 se muestran y describen el formato y los iconos de la pantalla.

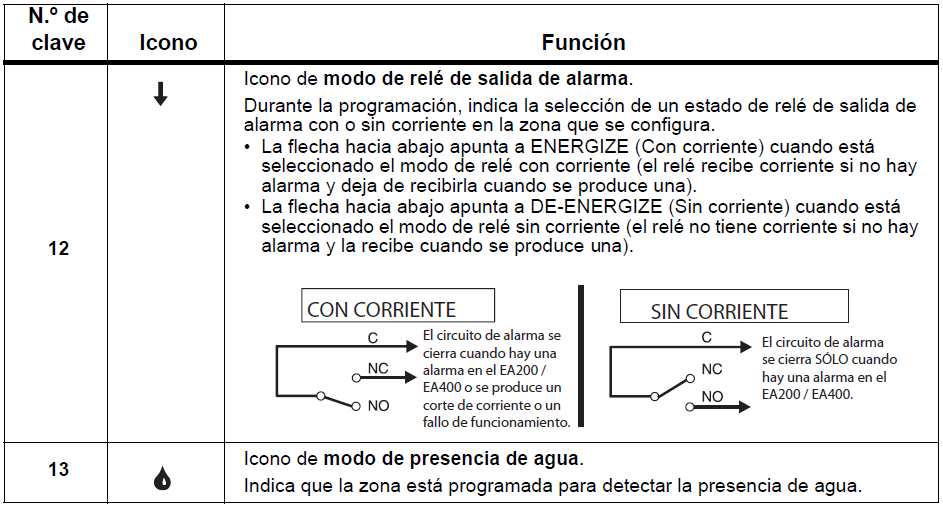

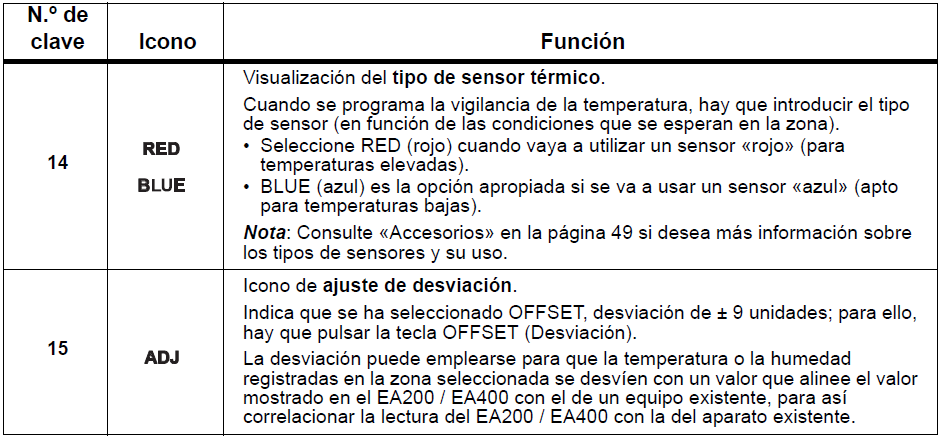

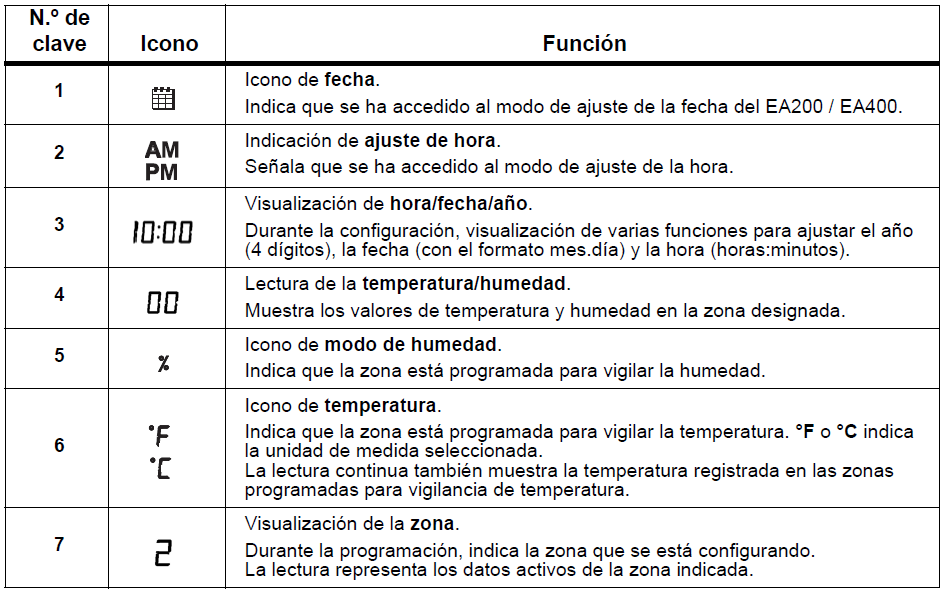

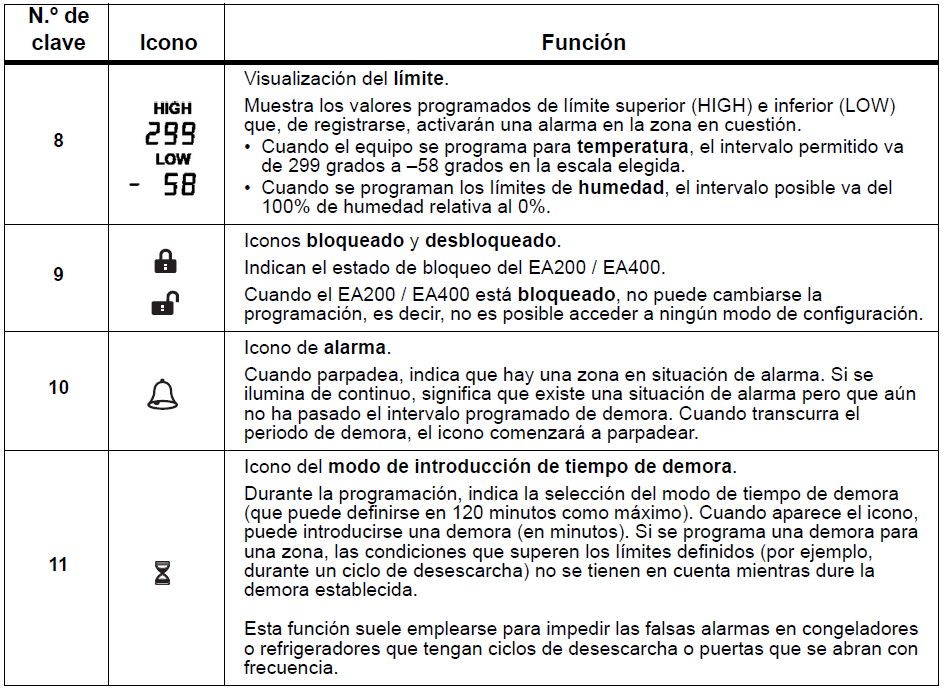

Iconos de la pantalla
Teclas

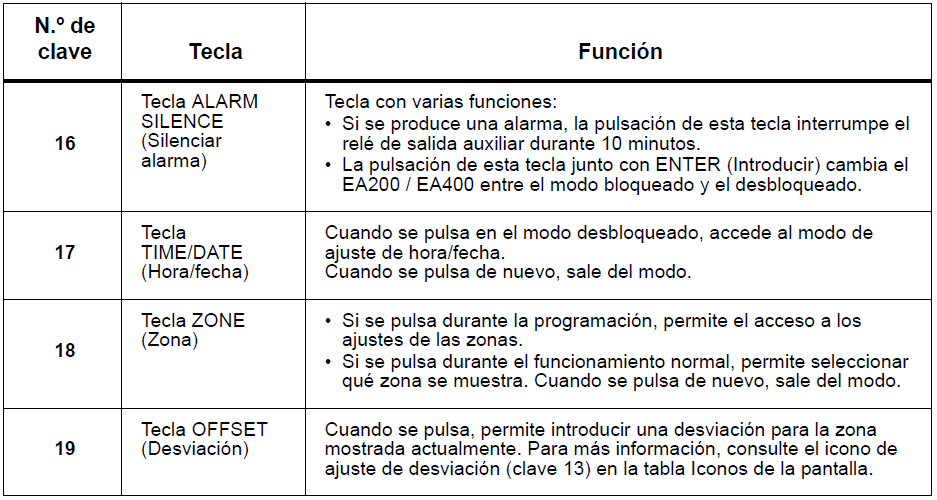

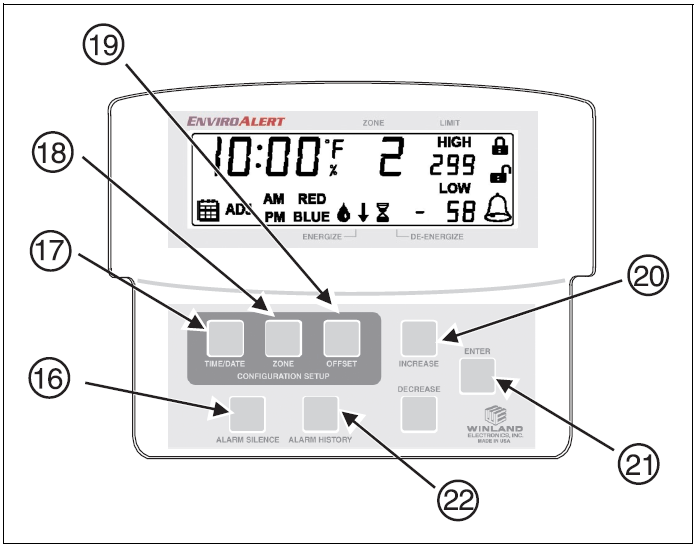

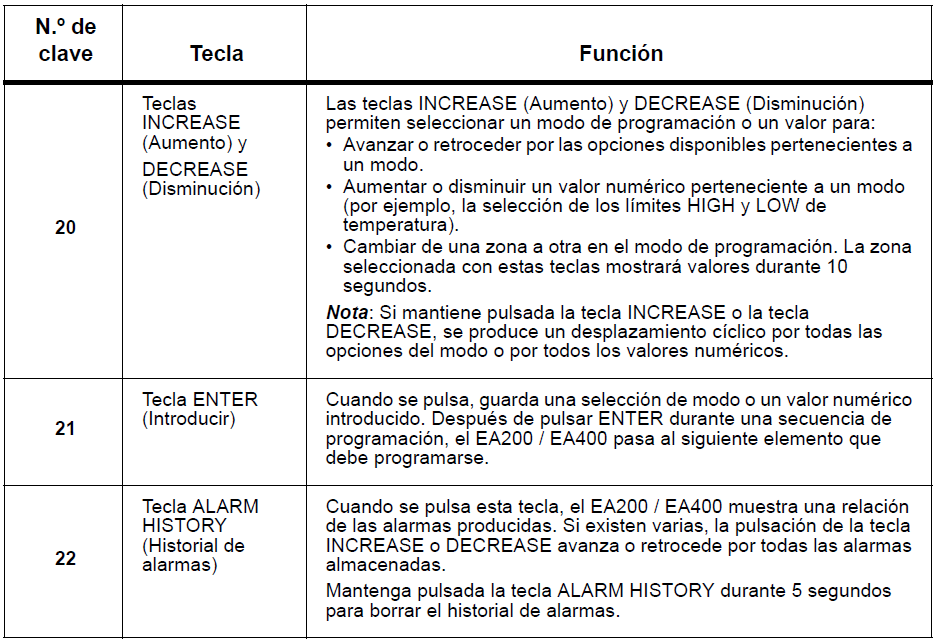

La figura 5 muestra y describe las teclas del aparato.
Teclas de introducción
Instalación
Herramientas y piezas necesarias
A continuación se relacionan las herramientas y piezas que normalmente se necesitan:
- Destornillador de punta plana del n.º 2
- Sensores (no incluidos; consulte «Accesorios» en la página 49)
- Cables para los sensores (normalmente de par trenzado de 0,8 a 0,3 mm² de sección o del calibre 18 a 22 AWG; no incluidos)
- Cables para alarma (normalmente de 0,8 a 0,3 mm² de sección o del calibre 18 a 22 AWG; consulte Conexiones (de alarma) de salida del EA200 / EA400)
Requisitos del suministro eléctrico
El suministro eléctrico debe proporcionar corriente continua regulada de 11 a 14 V (EA200-12 y EA400-12) o de 23 a 26 V (EA200-24 y EA400-24). La electricidad puede tomarse de un adaptador regulado de CA/CC (no incluido; consulte «Accesorios» en la página 49) o mediante una fuente de alimentación regulada de CC procedente de un panel de alarmas.
Nota: Cuando sea preciso, este aparato debe aislarse del suministro eléctrico mediante una fuente de alimentación limitada acorde con la especificación de la norma europea EN60950.
Nota: Todos los bornes debe estar conectados con un circuito eléctrico limitado de clase 2 que cumpla con el artículo 725 del Código eléctrico nacional de Estados Unidos NFPA 70.
Nota: Para ver los requisitos de la alimentación eléctrica, consulte «Características técnicas» en la página 53.
Selección del lugar de montaje del EA200 / EA400
Seleccione un lugar para montar el EA200 / EA400 teniendo en cuenta lo siguiente: –Instale el EA200 / EA400 donde el personal autorizado pueda acceder con rapidez al dispositivo. Si es necesario, debe procurarse que el lugar no esté al alcance de personal no autorizado.
–Instale el EA200 / EA400 de manera que la longitud máxima del cable entre el sensor y el EA200 / EA400 no sea mayor de 304 m (1000 pies).
–Instale el EA200 / EA400 en un lugar que reúna las condiciones ambientales de funcionamiento (consulte«Características técnicas» en la página 53). Además, si se va a utilizar la zona 1 (el sensor térmico incorporado) de un EA200, éste debe instalarse en el ámbito que debe vigilar.
–Las interferencias de radiofrecuencias tendrán un efecto adverso sobre el funcionamiento del EnviroAlert. No coloque el aparato, los cables ni los sensores cerca de una posible fuente de interferencias.
***PRECAUCIÓN: No instale el EA200 ni el EA400 dentro de refrigeradores o congeladores.
Montaje del EA200 / EA400
El EA200 / EA400 utiliza una placa trasera desmontable que se sujeta a una superficie (una caja de electricidad de dos cuerpos o la pared).
1. Desmonte la placa trasera del chasis principal del EA200 / EA400 de esta forma:
• En la parte inferior de EA200 / EA400, tire de la placa trasera hacia abajo y en dirección contraria al chasis principal del EA200 / EA400. Las lengüetas de retención del chasis principal se soltarán de los orificios practicados en la placa trasera.
• Separe por completo la placa de montaje del chasis principal del EA200 / EA400 desgoznando las bisagras superiores de la placa de las lengüetas correspondientes del chasis.
2. Monte la placa como se explica a continuación:
• Montaje en una caja de dos cuerpos: Utilice cuatro (4) tornillos para metal para sujetar la placa a los agujeros correspondientes de la caja de dos cuerpos.
• Montaje sobre pared: Presente la placa en el lugar en que se instalará. Marque la posición de los cuatro agujeros de montaje. Instale tacos (o los sistemas de agarre apropiados al tipo de pared) y atornille la placa sobre ellos.
Nota: En el lugar de la instalación mural, debería haber preparado previamente un agujero para el acceso de los cables. Todos los cables deben pasar por la abertura del centro de la placa de montaje.
Conexión del EA200 / EA400
Nota: Asegúrese de que todos los cables que van a conectarse pasen por el orificio del centro de la placa de montaje.
Nota: Todos los bornes debe estar conectados con un circuito eléctrico limitado de clase 2 que cumpla con el artículo 725 del Código eléctrico nacional de Estados Unidos NFPA 70.
Nota: Cuando sea preciso, este aparato debe aislarse del suministro eléctrico mediante una fuente de alimentación limitada acorde con la especificación de la norma europea EN60950.
Conectores del EA200 / EA400

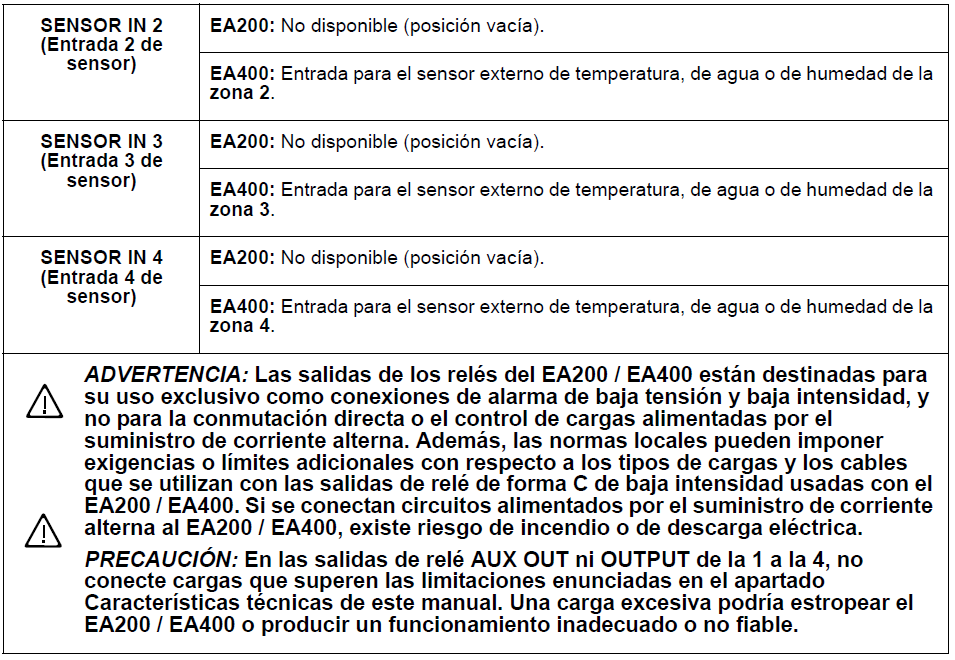

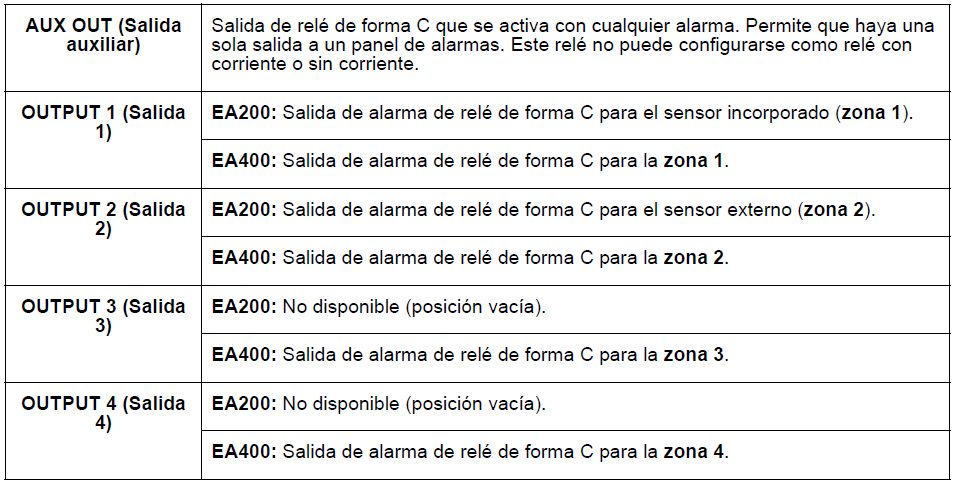

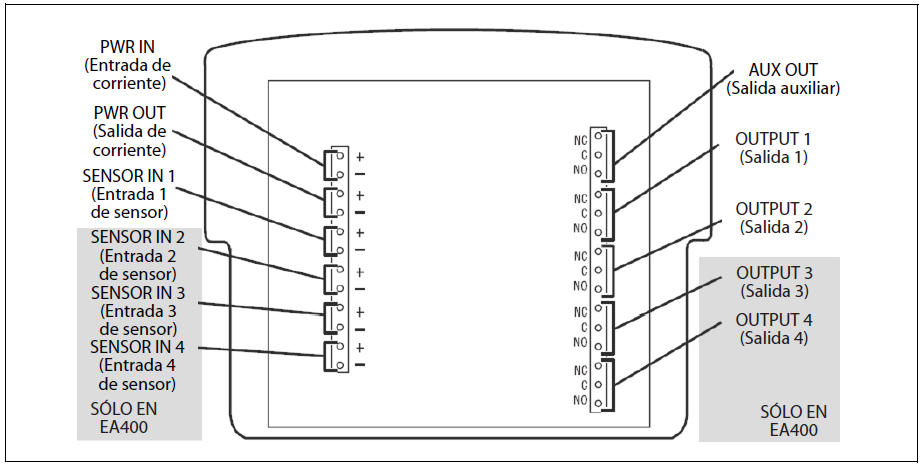

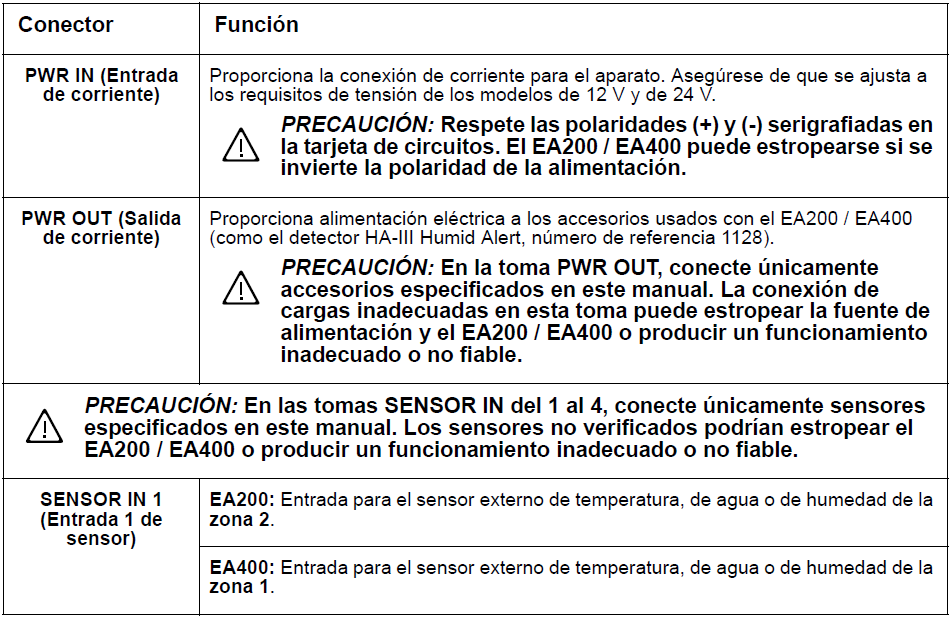

En la figura 6 se muestran y describen las funciones de los conectores del EA200 / EA400.
Nota: Todas las conexiones con los conectores de patillas de la tarjeta de circuitos del EA200 / EA400 se hacen usando adaptadores de bloque de bornes (suministrados con el EA200 / EA400 y con los sensores y disponibles como accesorio). Para facilitar la conexión de los extremos de cable pelado en los adaptadores, éstos pueden extraerse de los conectores de patillas de la tarjeta. Conecte los extremos que tienen el hilo pelado a los adaptadores como se explica a continuación:
• Retire el adaptador de la tarjeta de circuitos tirando de él hacia arriba.
• Inserte los extremos de cable pelado en el lateral del adaptador. Afirme las conexiones usando los tornillos insertados en el adaptador. Compruebe las conexiones tirando ligeramente de cada cable.
• Después de conectar los extremos de cable al adaptador, alinee éste con las patillas del conector en que desee la conexión, y empuje el adaptador sobre las patillas hasta el fondo.
Conectores del EA200 / EA400
Conexiones de alimentación del EA200 / EA400
***PRECAUCIÓN: No conecte ni desconecte los cables de alimentación, de los sensores o de alarma mientras el aparato recibe corriente. De hacerlo, podría estropearse el EA200 / EA400 o producirse un funcionamiento inadecuado o no fiable.
1. Usando un adaptador de bloque de bornes, conecte los hilos + y – de la fuente de alimentación en las tomas PWR IN (+) y (–) del conector de patillas de la tarjeta de circuitos del EA200 / EA400. Respete las polaridades. Asegúrese de utilizar un suministro eléctrico regulado.
2. Si se va a utilizar PWR OUT (alimentación suministrada desde la tarjeta de circuitos del EA200 / EA400), conecte los hilos + y – en los bornes PWR OUT (+) y (–) de la tarjeta del EA200 / EA400 usando un adaptador de bloque de bornes.
***PRECAUCIÓN: En la toma PWR OUT, conecte únicamente accesorios especificados en este manual. La conexión de cargas inadecuadas en esta toma puede estropear la fuente de alimentación y el EA200 / EA400 o producir un funcionamiento inadecuado o no fiable.

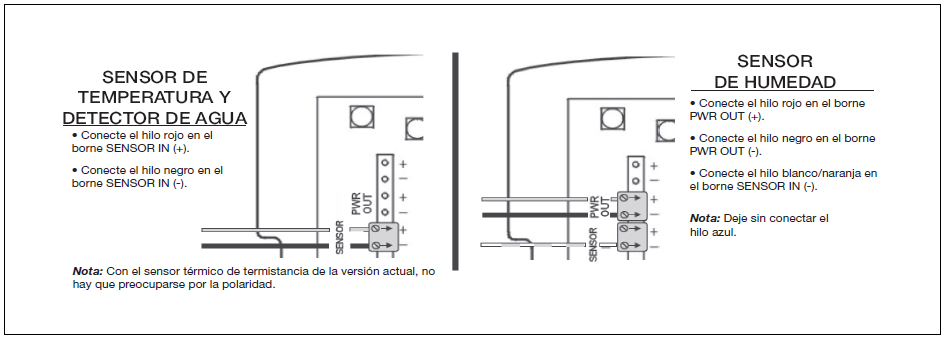

Conexiones de los sensores del EA200 / EA400
Nota: Los sensores y detectores necesarios deben estar a mano antes de comenzar la instalación. Para obtener información sobre los sensores disponibles y sus aplicaciones recomendadas, consulte «Accesorios» en la página 49.
Nota: El EA200 / EA400 puede utilizarse con versiones antiguas de los sensores térmicos Winland (números de referencia 1106, 1107, 1108, 1109 y 1109A). Sin embargo, en instalaciones nuevas, se aconseja que se utilicen los sensores térmicos Winland actuales. Para conocer las descripciones y los números de referencia de los sensores Winland actuales, consulte «Accesorios» en la página 49.
1. Instale todos los sensores externos y los cables necesarios entre cada sensor y el lugar de montaje del EA200 / EA400. Utilice un sistema de cableado que identifique la polaridad de los cables de los sensores. (Los sensores térmicos de termistancia M-001-0081, M-001-0082, M-001-0086 y M-001-0087 no se ven afectados por la polaridad.)

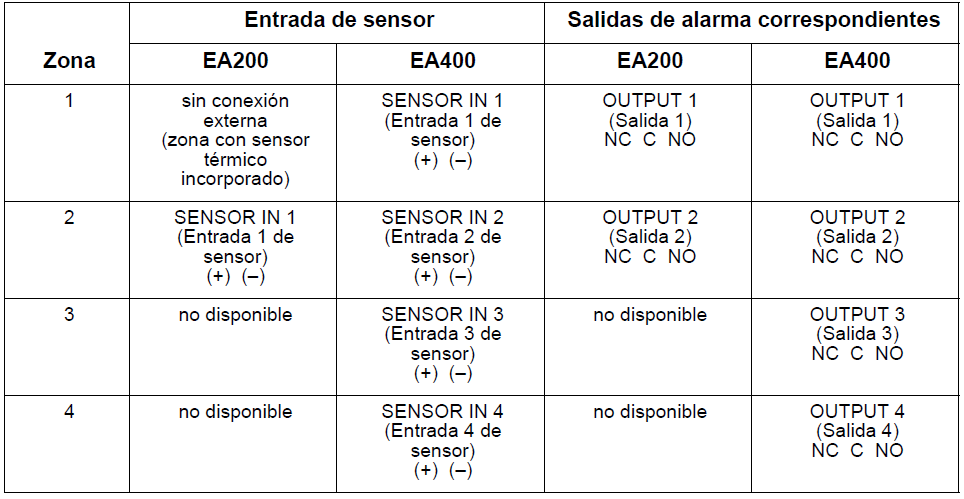

2. Determine la distribución de sensores por zona que se va a utilizar con el EA200 o el EA400 que esté instalando. En la tabla siguiente se enumeran las zonas del EA200 y el EA400.
3. Usando el adaptador de bloque de bornes incluido con el sensor, conecte los hilos del sensor en las entradas SENSOR IN (+) y (–) de la tarjeta de circuitos del EA200 / EA400, como se ilustra en la figura 7. Si procede, respete las polaridades que correspondan.
4. Repita el paso anterior para cada sensor.
Conexiones (de alarma) de salida del EA200 / EA400
1. Para todos los circuitos de alarma que el EA200 / EA400 debe controlar, instale todos los cables necesarios entre los circuitos de alarma y el lugar de montaje del EA200 / EA400.
2. Determine la distribución de alarmas por zona que se va a utilizar con el EA200 o el EA400 que esté instalando. Consulte la tabla anterior, en el apartado Conexiones de los sensores del EA200 / EA400.
3. Conecte los cables del circuito de alarma al adaptador de bloque de bornes. Enchufe el adaptador al borne C y al borne NC o NO del conector de patillas correspondiente de la tarjeta de circuitos. Consulte la figura 8 y la 9.

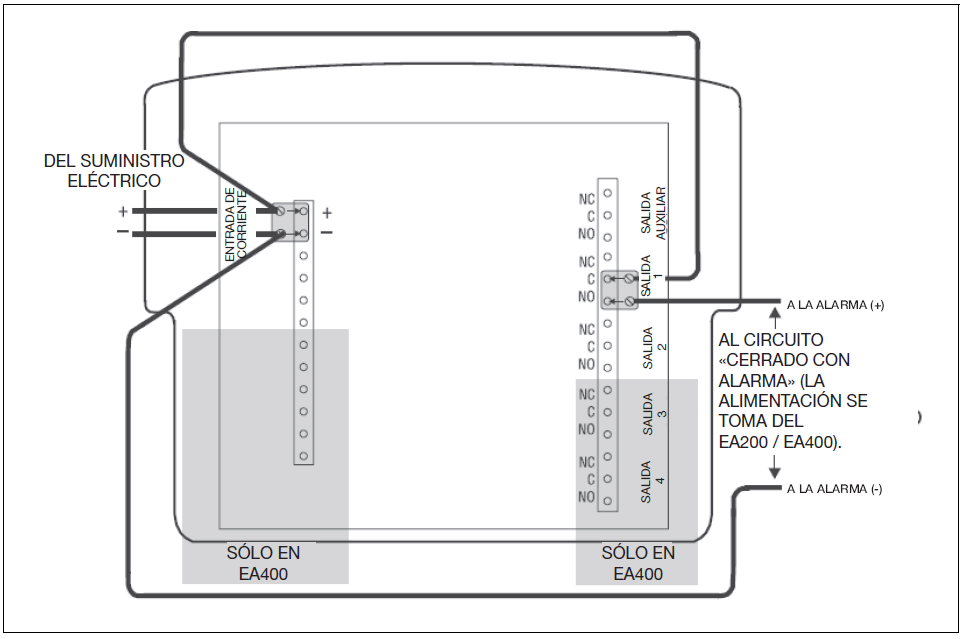

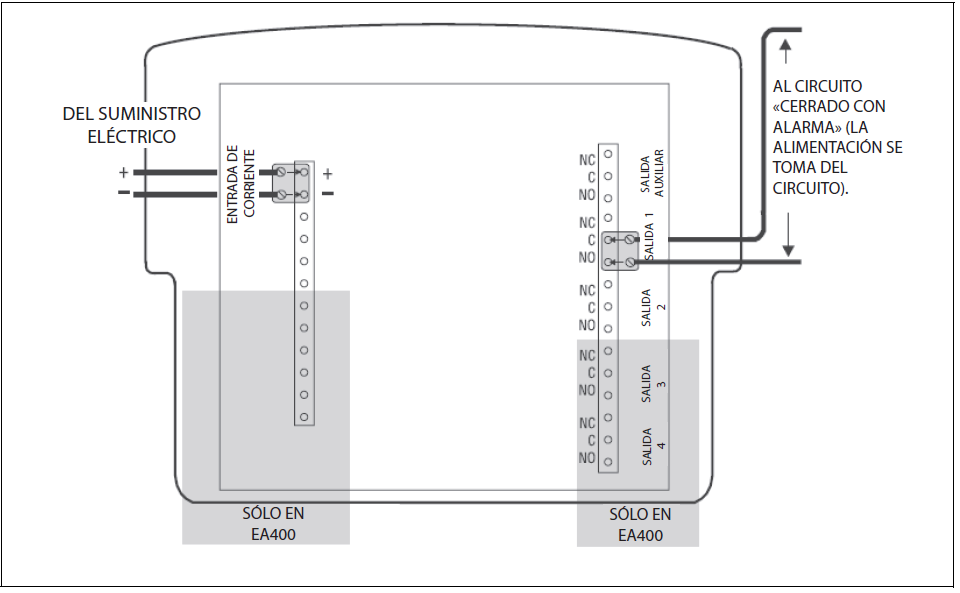

En la figura 8 y en la 9 se muestran las configuraciones típicas de los cables de los circuitos de alarma. En la figura 8 se ilustra un circuito en el que la alimentación eléctrica de las alarmas se toma del circuito de alarma. En la figura 9 la alimentación eléctrica de las alarmas procede del suministro que alimenta el EA200 / EA400.
En ambos casos, la configuración mostrada usa el modo de relé de salida de alarma «DE-ENERGIZE» (Sin corriente, es decir, la alarma se activa cuando el relé recibe corriente y se cierra).
Para permitir el funcionamiento del modo ENERGIZE (Con corriente), la zona debe programarse como tal y hay que utilizar el borne NC del relé de salida, en lugar del borne NO.
4. Repita el paso anterior para cada circuito de alarma.
5. Después de comprobar que no haya cables aprisionados o tensos, vuelva a colocar el chasis principal del EA200 / EA400 sobre la placa de montaje (que se había instalado en Montaje del EA200 / EA400) como se explica a continuación:
• Trabe las lengüetas del chasis principal del EA200 / EA400 con las bisagras superiores de la placa de montaje.
• Gire la parte inferior del chasis principal del EA200 / EA400 hasta la posición cerrada mientras alinea las lengüetas de retención del chasis principal con los orificios correspondientes de la placa de montaje posterior. Encaje el chasis principal en la placa de montaje. Cuando está bien cerrado, la superficie del chasis principal y la de la placa de montaje quedan a ras. Asegúrese de que no sobresalga ningún cable por entre las superficies unidas.
6. La salida AUX puede conectarse a un zumbador local o a una luz estroboscópica. También puede emplearse como salida única a un panel de alarmas.
Configuración
Después de recibir alimentación eléctrica, el EA200 / EA400 está listo para someterse a la fase de programación de ajustes. A modo de esquema, esta es la secuencia de datos que hay que introducir en el EA200 / EA400:
- Bloquear / Desbloquear
- Ajuste de fecha y hora
- Programación de zonas
Nota: A menos que se indique lo contrario, todas las instrucciones son válidas igualmente para el EA200 y para el EA400.
Nota: Durante la configuración, el parpadeo de la pantalla indica que el EA200 / EA400 espera que se introduzcan y guarden datos.
Puesta en marcha y desbloqueo para programar
1. Aplique corriente al EA200 / EA400. Durante unos instantes deberían mostrarse todos los elementos de la pantalla de cristal líquido. A continuación, aparece el icono 🔒 (bloqueado).
2. Pulse las teclas ALARM SILENCE (Silenciar alarma) y ENTER (Introducir) al mismo tiempo y suéltelas. Aparece el icono 🔓 (desbloqueado).
Ajuste de la hora y la fecha

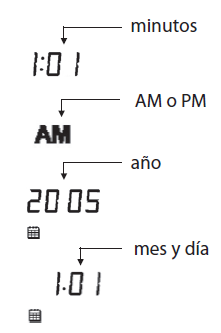

1. Pulse la tecla TIME/DATE (Hora/fecha). Aparece la visualización de las horas.
2. Introduzca la hora actual (parpadeante) usando las teclas INCREASE (Aumento) o DECREASE (Disminución) para hacer avanzar o retroceder la hora; cuando sea correcta, pulse la tecla ENTER (Introducir).
3. Introduzca los datos restantes (en el orden señalado a continuación) para la fecha y la hora actuales usando las teclas INCREASE o DECREASE para buscar el valor adecuado; entonces, pulse la tecla ENTER.
Programación de las zonas
Programe cada zona como sigue:
1. Pulse la tecla ZONE (Zona). Aparece la indicación de la zona.
2. Introduzca la zona que desee programar (parpadeante) usando las teclas INCREASE (Aumento) o DECREASE (Disminución) para desplazarse por las zonas existentes; cuando se muestre la que desea, pulse la tecla ENTER (Introducir).

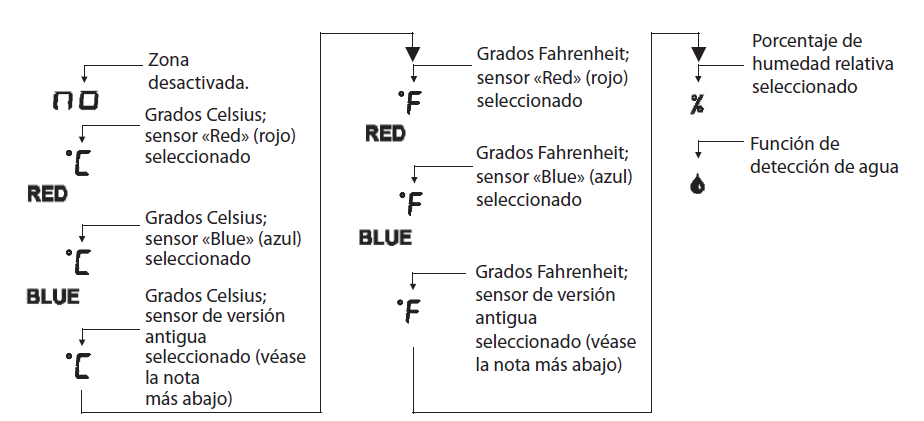

3. Introduzca los datos restantes (con las opciones de la secuencia señalada a continuación) para la zona en cuestión usando las teclas INCREASE o DECREASE hasta encontrar el valor adecuado; entonces, pulse la tecla ENTER.
Nota: Los tipos de sensores («Red», «Blue» o sólo °C o °F) hacen referencia a la programación de la zona que se necesita para el tipo de sensor usado:
• Los ajustes RED (rojo) se utilizan para el sensor térmico de termistancia de la versión actual M-001-0081 y M-001-0087.
• Los ajustes BLUE (azul) se utilizan para el sensor térmico de termistancia de la versión actual M-001-0082 y M-001-0086.
• Los ajustes °F y °C por sí solos se utilizan en instalaciones en que ya hay colocados sensores térmicos de una versión antigua (números de referencia 1106, 1107, 1108, 1109 y 1109A). En instalaciones nuevas, se aconseja que se utilicen los sensores térmicos de termistancia RED y BLUE que se han mencionado más arriba.
Si necesita más información, consulte «Accesorios» en la página 49.
Nota: Si no va a utilizar una zona, desactívela (no). Si no desactiva una zona que no está conectada, pueden producirse falsas alarmas. Continúe en el paso 1 anterior para programar otras zonas.
Nota: Todas las selecciones de los sensores (salvo la desactivación) requieren que la zona esté conectada correctamente al tipo de sensor introducido durante la programación.
Nota: En la secuencia mostrada aquí se supone que el desplazamiento por las opciones se hace con la tecla INCREASE (Aumento). Con la tecla DECREASE (Disminución), el orden es el contrario.
4. Dependiendo de la función de vigilancia seleccionada más arriba, continúe como se explica:
- Si ha seleccionado la función de temperatura (°) o de humedad (%), vaya al paso 5.
- Si ha seleccionado la función de detección de agua (💧), continúe en el paso 8.
5. Cuando aparezca lo siguiente en la pantalla, introduzca el límite superior (High) que desee programar (parpadeante) usando la tecla INCREASE (Aumento) o DECREASE (Disminución) hasta llegar al valor deseado; entonces, pulse la tecla ENTER (Introducir).
6. Introduzca el límite inferior (Low) que desee programar (parpadeante) usando las teclas INCREASE (Aumento) o DECREASE (Disminución) para desplazarse hasta el valor deseado; entonces, pulse la tecla ENTER (Introducir).
7. Cuando aparezca el icono de tiempo de demora (⌛), puede introducir el tiempo de demora (en minutos) que desee programar (parpadeante) usando la tecla INCREASE (Aumento) o DECREASE (Disminución) hasta llegar al valor deseado; entonces, pulse la tecla ENTER (Introducir). (Para más información sobre la función de demora, consulte el icono del modo de introducción de tiempo de demora en Pantalla e iconos.) Si desea desactivar la demora, defínala en «0», pulse la tecla ENTER y continúe.
8. Cuando aparezca el icono (↓) , seleccione ENERGIZE (Con corriente) o DE-ENERGIZE (Sin corriente) usando la tecla INCREASE (Aumento) o DECREASE (Disminución) para cambiar al ajuste deseado; entonces, pulse la tecla ENTER (Introducir). (Para más información sobre los modos de relé, consulte el icono del modo de relé de salida de alarma en Pantalla e iconos.)
9. Ya ha terminado la programación de la zona en cuestión. La pantalla muestra ahora los límites y ajustes introducidos que procedan, junto con el parámetro vigilado actual.
10. Repita del paso 1 al 9 para otras zonas.
Ajuste de la desviación
La desviación puede emplearse para que la temperatura o la humedad registradas en la zona seleccionada se desvíen con un valor que alinee el valor mostrado en el EA200 / EA400 con el del equipo existente.
Nota: Antes de realizar ajustes en la desviación, deje que transcurra un mínimo de 15 minutos para que se estabilice la temperatura que va a vigilarse.
Introduzca una desviación de esta forma:
1. Pulse la tecla OFFSET (Desviación). Aparece el icono ADJ (ajuste de desviación).
2. El dígito que parpadea indica la zona a la que va a aplicarse la desviación. Si es preciso, utilice la tecla INCREASE (Aumento) o DECREASE (Disminución) para seleccionar otra zona; entonces, pulse la tecla ENTER (Introducir).
3. La cifra que parpadea ahora es el valor de la desviación. Utilice la tecla INCREASE (Aumento) o DECREASE (Disminución) para seleccionar el valor de la desviación (hasta ±9 unidades) que desea, y pulse la tecla ENTER (Introducir).
El valor que se muestra ahora es el medido más la desviación. (Por ejemplo, si la temperatura medida es 25 °C y se aplica una desviación de –5 °C, el EA200 / EA400 muestra ahora 20 °C.)
Modificación de la programación de una zona
Un zona puede reprogramarse en cualquier momento. Pulse la tecla ZONE y realice la programación de la zona como se describe en Programación de las zonas.
Bloqueo de los ajustes programados
El EA200 / EA400 puede bloquearse para que no pueda cambiarse la programación. Siga estas instrucciones para bloquear el EA200 / EA400:
1. Pulse las teclas ALARM SILENCE (Silenciar alarma) y ENTER (Introducir) al mismo tiempo y suéltelas. A continuación, aparece el icono 🔒 (bloqueado).
2. Si lo desea, puede repetir el paso anterior para desbloquear el aparato.
Uso del EA200 / EA400 para vigilar las condiciones ambientales
Cuando el EA200 / EA400 está programado y encendido, presenta los datos correspondientes a todas las zonas activas (lectura continua). Si hay varias zonas activas, la pantalla pasa de una a otra y se detiene en cada una durante unos 5 segundos.
Para acceder de inmediato a la lectura de una zona o para volver a una zona en particular, utilice la tecla INCREASE (Aumento) o DECREASE (Disminución).
Pantalla en el modo normal (sin alarma)
A continuación se muestra un ejemplo de una pantalla correspondiente a una zona programada para vigilar la temperatura.
En general, la indicación normal sin alarma de cualquier modo muestra:
- El dato correspondiente medido en la zona.
- Ningún dato intermitente.
- Ningún icono de alarma (🔔).
Pantalla en el modo de alarma

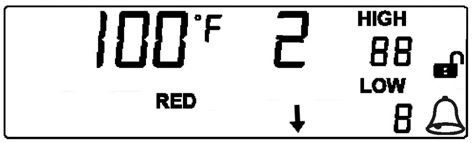

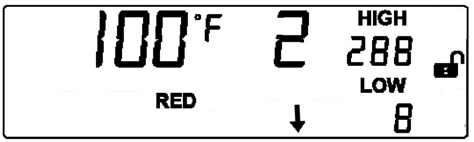

A continuación se presenta el ejemplo de una pantalla de alarma.
En el ejemplo siguiente, la temperatura ambiente registrada de 100 °F ha superado el límite superior (HIGH) de 88 °F, por lo que ha saltado una alarma.
En cualquier modo, la indicación de alarma presenta:
- Datos intermitentes de la zona en que se está produciendo la alarma.
- El icono🔔(alarma) parpadeará durante las alarmas y se iluminará de forma continua si hay una demora activada. Cuando vence el tiempo de demora, el icono parpadeará para indicar que se ha activado el relé de salida de la zona en cuestión.
Para silenciar la salida auxiliar durante 10 minutos, pulse la tecla ALARM SILENCE (Silenciar alarma).
Nota: Aunque se silencie la alarma, seguirá mostrándose la pantalla de alarma de la zona en cuestión hasta que se corrija la circunstancia que la ha causado.
Nota: Si una alarma no puede corregirse con prontitud y desea evitar que se repita continuamente, desactive esa zona (no) de forma temporal. Consulte Programación de las zonas.
Visualización del historial de alarmas
La función del historial de alarmas almacena un máximo de ocho casos de alarma. Siga estos pasos para ver el historial de alarmas:
1. Pulse la tecla ALARM HISTORY (Historial de alarmas). La pantalla muestra alternativamente los siguientes datos de la alarma más reciente que haya almacenada:
- Hora en que se produjo la alarma, número de zona y límite superado.
- Fecha en que se produjo la alarma, número de zona y límite superado.
2. Pulse la tecla DECREASE (Disminución) para pasar a la siguiente alarma almacenada. Su visualización coincide con la descrita en el paso 1.
3. Pulse ALARM HISTORY cuando desee volver a la pantalla normal.
4. Para borrar el historial de alarmas, pulse la tecla ALARM HISTORY (Historial de alarmas) y manténgala pulsada hasta que se muestre CLr (Borrado); entonces suelte la tecla.
Solución de problemas
Los errores de funcionamiento o configuración se muestran parpadeantes en la pantalla. Es frecuente que un error de programación también cause una alarma en la zona mal configurada.

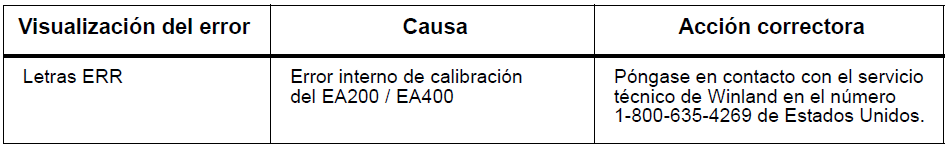

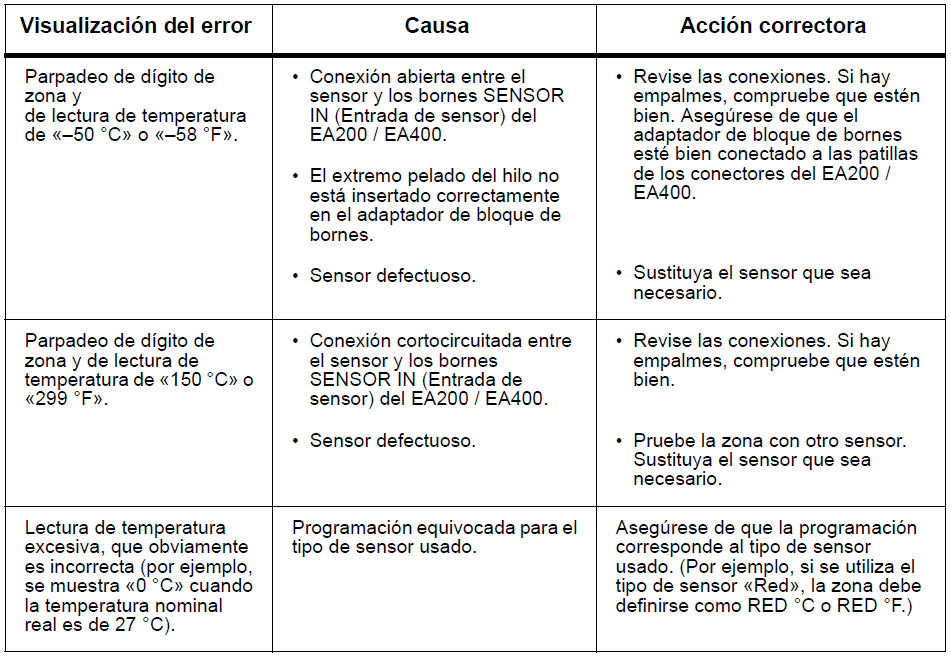

La tabla siguiente muestra y describe pantallas de error habituales, junto con la acción correctora pertinente.

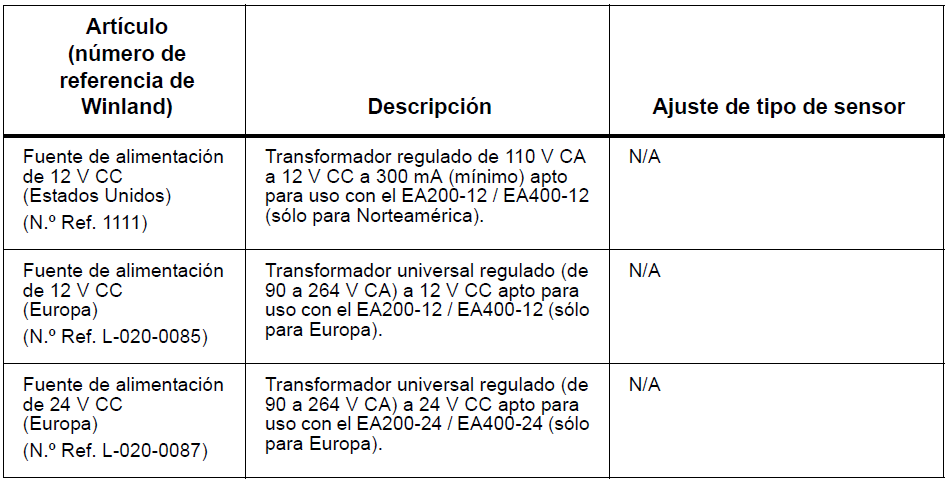

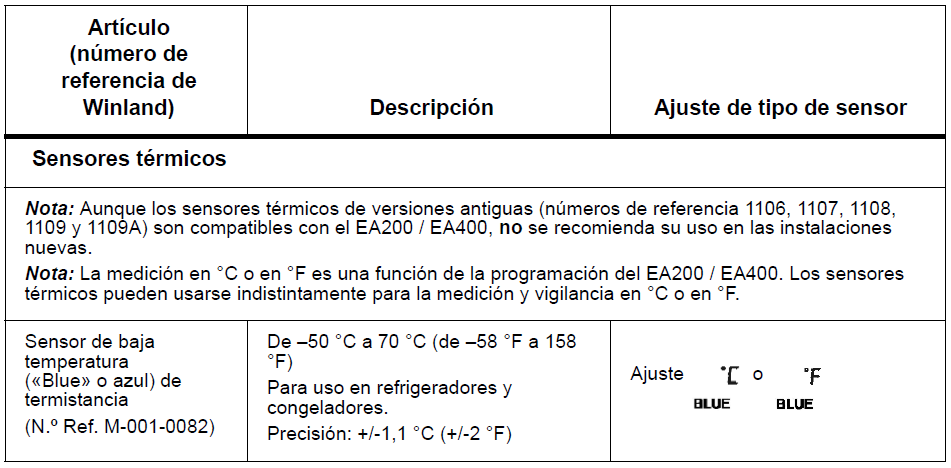

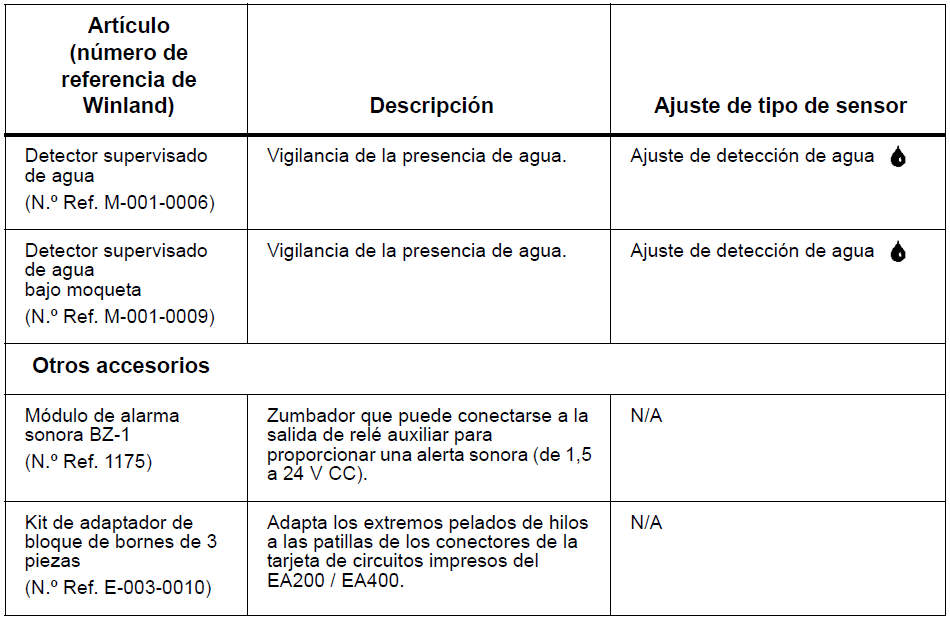

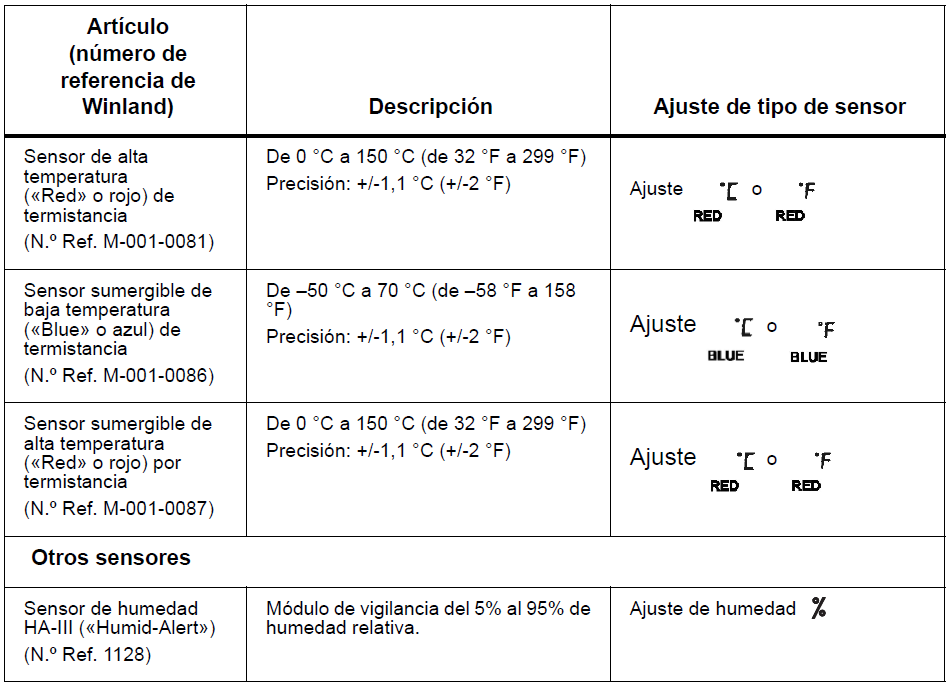

Accesorios
Nota: En la tabla siguiente, «Ajuste de tipo de sensor» especifica la correspondiente selección de tipo de sensor que hay que introducir durante la programación de la zona. Si un accesorio no pertenece al tipo de sensor, se indica mediante «N/A» (no aplicable).

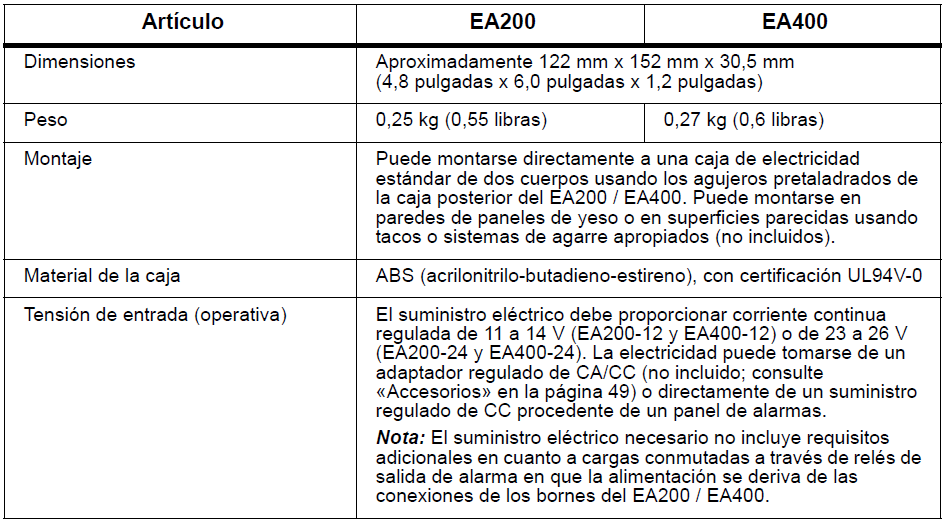

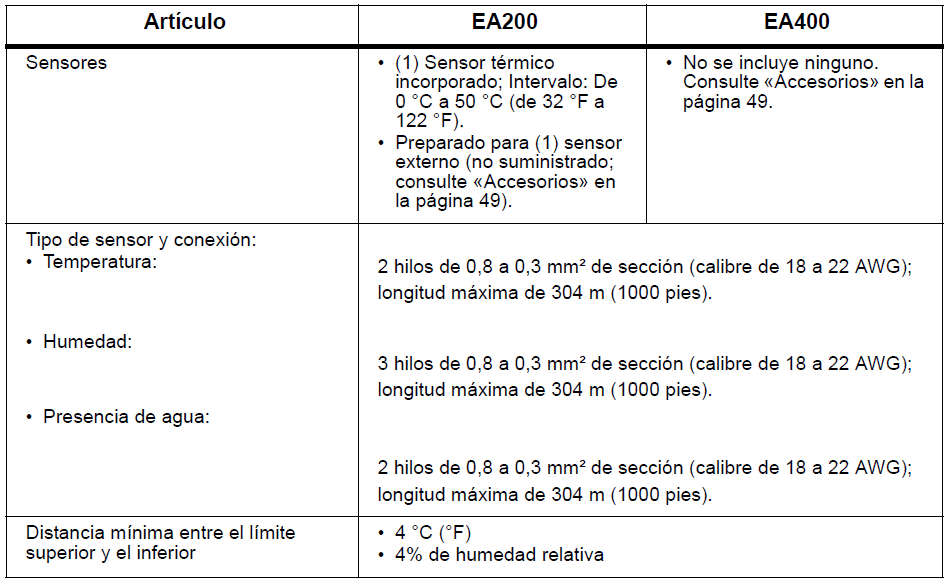

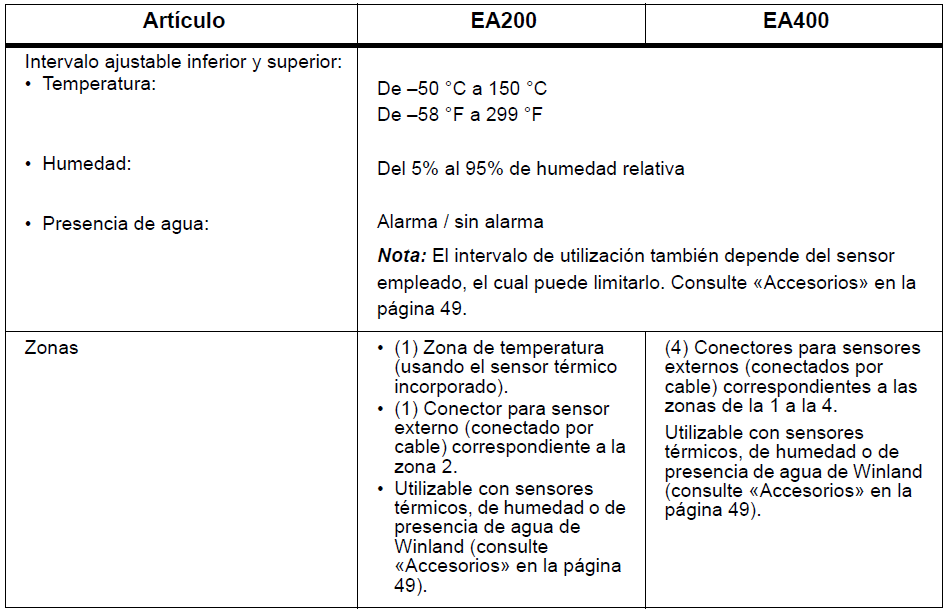

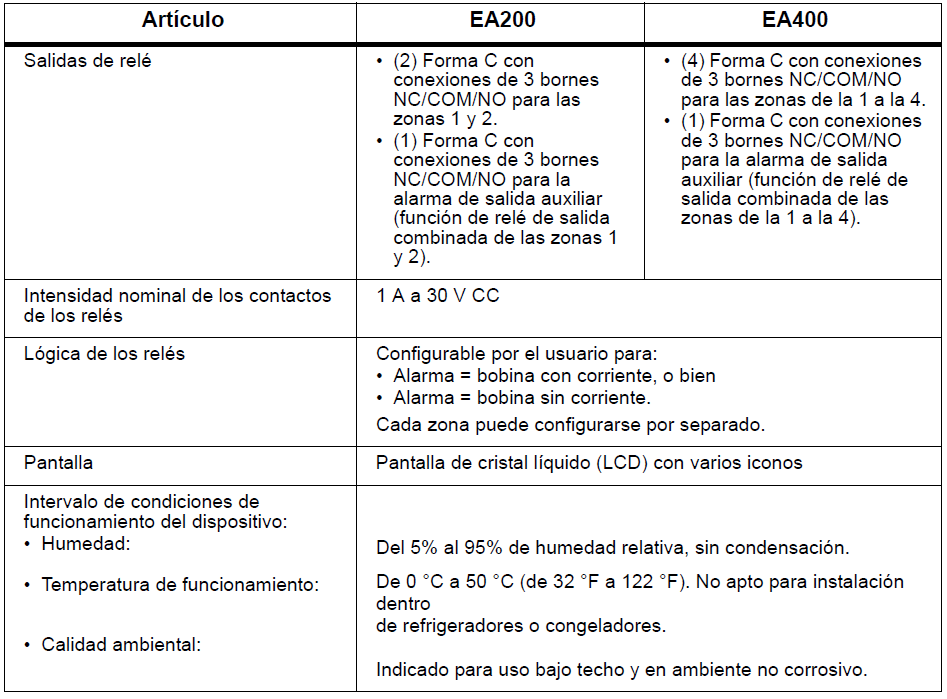

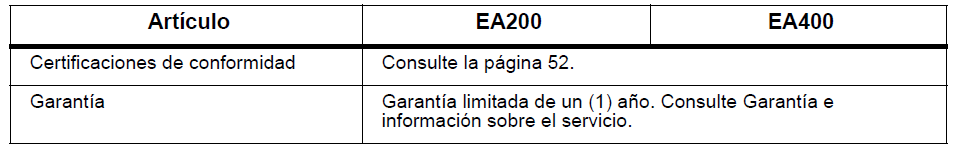

Características técnicas
Garantía e información sobre el servicio
Winland Electronics, Inc. («Winland») garantiza ante al usuario final/comprador que cada producto que fabrica carece de defectos de material y mano de obra durante un periodo de un año a contar desde la fecha de compra, cuando el artículo se instala y utiliza de forma apropiada en circunstancias normales según las instrucciones de Winland.
Bajo esta garantía la obligación de Winland se limita a corregir, en su fábrica y sin coste alguno, cualquier pieza o piezas que sean devueltas a la fábrica por el comprador original, aportes pagados, antes de que pase un año de la fecha de compra y que, al inspeccionarse, revelen a la satisfacción de Winland que eran defectuosas originalmente. La corrección de tales defectos mediante reparación o el suministro de repuestos para las piezas defectuosas constituirán el cumplimiento de todas las obligaciones de Winland ante el comprador bajo esta garantía limitada. El servicio de reparación realizado por Winland después de un año de la fecha de compra se cobrará a un precio razonable.
Esta garantía limitada no se aplicará a ninguno de los productos de Winland que hayan sido sometidos a mal uso, negligencia o accidente o que se hayan reparado o alterado fuera de la fábrica de Winland. La garantía no tiene validez si se ha abierto la carcasa o la tapa del producto. Winland no se responsabilizará de la pérdida, daños, perjuicios o gastos que sean consecuencia directa o indirecta del uso de sus productos o de alguna otra causa.
ESTA GARANTÍA SUSTITUYE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUIDAS SIN LIMITACIÓN LAS GARANTÍAS DE APTITUD PARA LA COMERCIALIZACIÓN, ADECUACIÓN PARA PROPÓSITOS ESPECÍFICOS, NO INFRACCIÓN Y TÍTULO Y LAS GARANTÍAS QUE EMANEN DE NEGOCIACIONES, USOS COMERCIALES O CUALQUIER OTRA. TAMBIÉN SE EXCLUYEN LAS DEMÁS DESCRIPCIONES REALIZADAS AL USUARIO FINAL/COMPRADOR POR TERCEROS.
WINLAND NO SE RESPONSABILIZA ANTE NINGUNA PERSONA POR DAÑOS INDIRECTOS, ESPECIALES, FORTUITOS O CONSECUENTES DE NINGÚN TIPO, YA SE DERIVEN DE LA GARANTÍA O DE OTRO CONTRATO, POR NEGLIGENCIA O POR AGRAVIO, O DE OTRO MODO. La responsabilidad de Winland con respecto a esta garantía limitada no superará, bajo ninguna circunstancia, el precio de compra pagado por el usuario final/comprador del producto.
Ninguna persona, agente o distribuidor tiene autorización para dar garantías en nombre de Winland ni para asumir por Winland ninguna otra responsabilidad en relación con ninguno de sus productos.
Recuperación y reciclado de residuos de aparatos eléctricos y electrónicos (abreviados RAEE en español y WEEE en inglés) para clientes de la Unión Europea
En un esfuerzo por mejorar la gestión de los residuos en su territorio, la Unión Europea ha promulgado la directiva 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos (directiva RAEE). De acuerdo con la misma, Winland Electronics debe recuperar residuos de aparatos eléctricos y electrónicos cubiertos por la directiva RAEE, a su costa, por todos los productos que pone en el mercado desde el 1 de julio de 2006. Proceso de recuperación: Póngase en contacto con Winland a través de nuestro sitio web en la dirección www.winland.com y siga el vínculo sobre WEEE o RAEE de la página principal. Para solicitar información adicional sobre la iniciativa de Winland para el cumplimiento de la restricción de sustancias peligrosas (RoHS) y la RAEE y cómo pueden afectar a su negocio, diríjase por correo electrónico a la dirección customerservice@winland.com.
